上位机软件


概述

上位机软件用来配置易传盒子的参数和下载脚本以及更新盒子固件,也可以当成一个简单的串口调试工具来用。

下载安装

软件最新版的下载地址是 DTU配置工具,运行环境为windows

本软件为单文件可执行程序,下载后直接解压运行即可。

操作界面

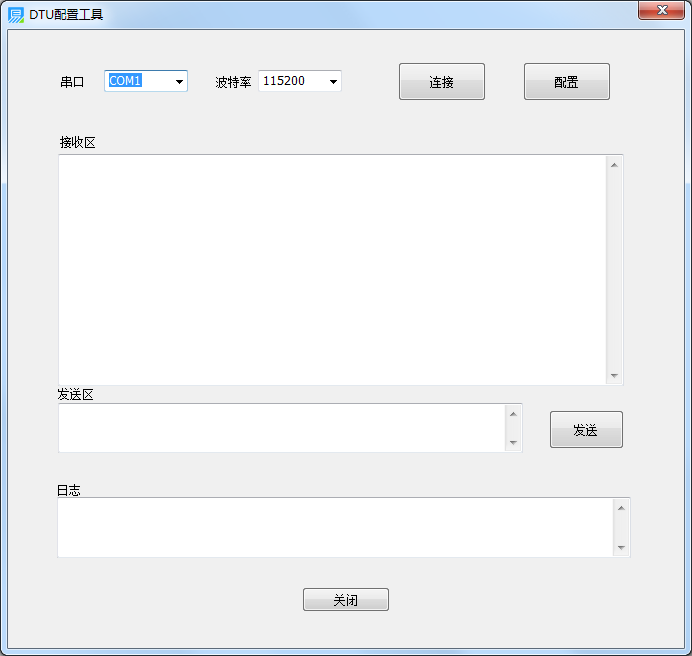

软件首次运行界面如下

部件说明

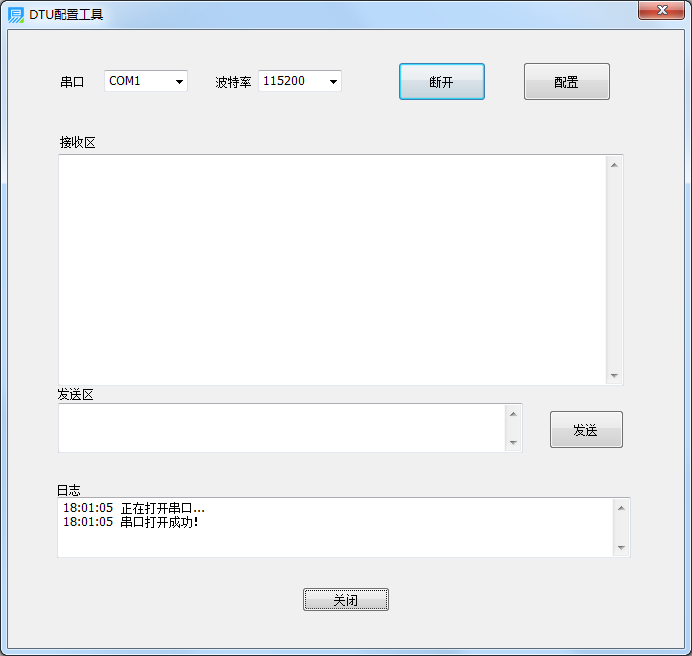

确定盒子接线正常,选择好串口和波特率,点”连接“,日志会提示是否成功

部件说明

此时的界面是一个串口调试的界面,接收区为盒子发送到PC的数据,发送区的内容可以点”发送“发往盒子。

另外上方有个”配置“按钮,点击则会发指令到盒子,让盒子切换到配置模式。如果盒子成功切换到配置模式,软件界面也会跟着切换。

部件说明

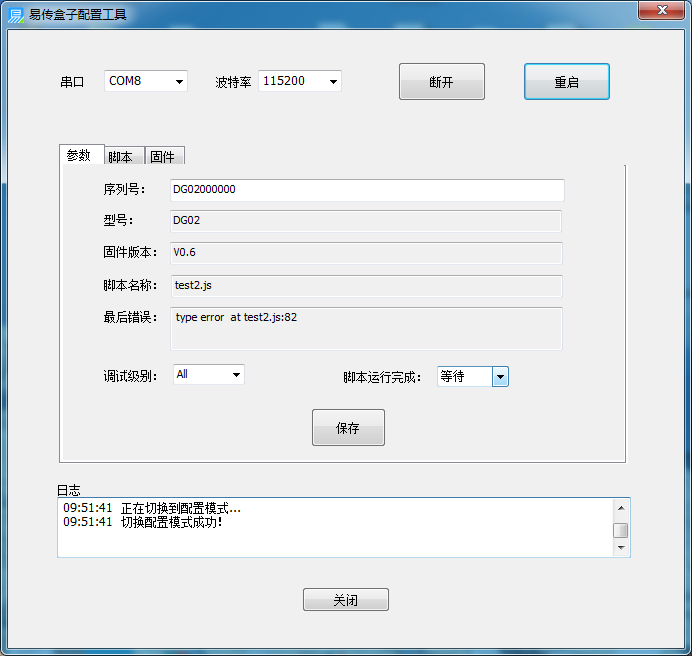

配置界面的第一个标签是一些参数设置,目前大多参数都是只读状态,只有调试级别可以修改。

  • 序列号:盒子的唯一编号
  • 型号:盒子的型号
  • 固件版本:盒子底层软件的版本
  • 脚本名称:当前已下载脚本的文件名
  • 最后错误:脚本运行出错后将导致脚本停止运行,如果当前没连接串口或关闭调试信号则看不到错误信息,此项用于查看最后一个错误信息。
  • 调试级别:调试信息会输出到串口1上,这里根据需要配置级别,默认为Print,即只有print语句的内容输出到串口1;设为All将输出盒子底层的调试信息,有时跟踪问题可打开;设为Off则都不输出调试信息,但调用串口api的输出语句不受影响。
  • 脚本运行完成:可设置脚本运行出错或完运行完成时是停下还是重启,默认是等待。当选完成重启时,如果不小心代码一开始就出错,会展导致盒子不断重启,解决方法请参考常见问题

部件说明

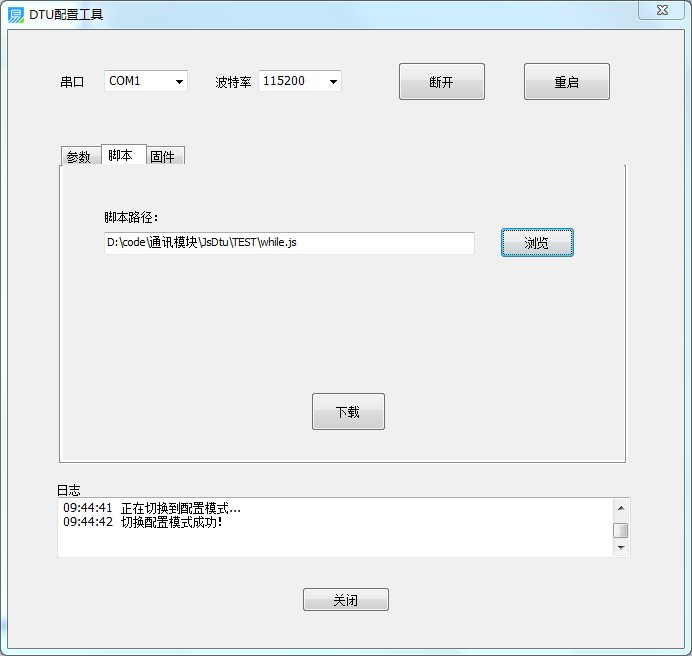

当前标签只有选择文件下载功能。

部件说明

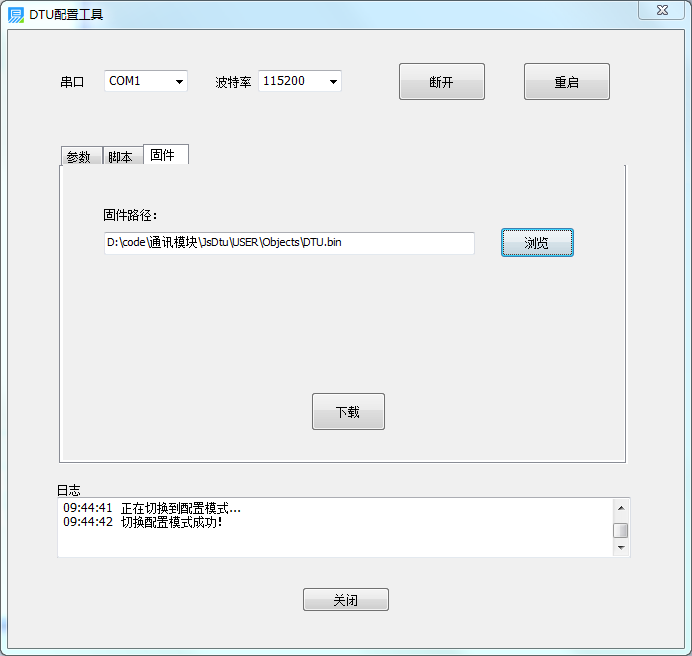

当前标签只有选择文件下载功能。
